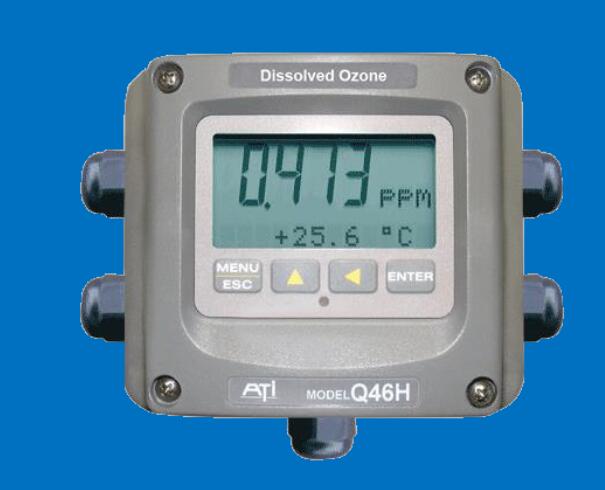

Q46H-64溶解臭氧監測器特性介紹
Q46H/64 型是一種多功能在線監測系統，設計用于連續測量溶液中溶解的臭氧。用戶可以選擇系統的滿量程運行范圍為 0-200.0 ppb、0-2.000 ppm、0-20.00 ppm 或 0-200.0 ppm，并且傳感系統將在溫度范圍為 - 的水流上運行5～55℃。 Q46H/64 溶解臭氧測量系統非常適用于飲用水系統、瓶裝水操作、高純水系統或臭氧冷卻水。
溶解臭氧監測儀中使用的基本傳感元件是直接測量臭氧的極譜膜傳感器。水只是流過傳感器并直接排放，通過傳感器的流速和壓力由恒壓頭流通池組件控制。臭氧測量不會改變樣品或向樣品流中添加任何化學物質，因此如果需要，水流可以返回系統。
Q46H/64 監視器有兩種基本電子版本，90-260 VAC 供電監視器或 12-24 VDC 供電監視器 - 均具有三個繼電器和兩個 4-20 mA 模擬輸出。兩種版本都允許靈活的輸出選項，包括額外的 4-20 mA 電流輸出、額外的 0-30 VDC 信號繼電器、PID 控制和數字通信卡。
除了正常的臭氧測量外，Q46H/64 還提供可選的 pH 輸入，提供雙參數監測系統。溶解的臭氧和 pH 值同時顯示，并且輸出可用于 DO3 和 pH 值。
特性
•標準Q46H分析儀具有完全隔離的輸入和輸出。模擬輸出也完全相互隔離。
•可在90-260VAC或12-24 VDC供電系統。兩個版本的所有功能都是相同的。
•高精度，高靈敏度系統，測量從20 ppb到200.0 ppm通過4個內部自動量程。用戶范圍200.0 ppb, 2.000 ppm, 20.00 ppm，或200.0 ppm。
•輸出保持，輸出模擬，輸出告警，和輸出延遲功能。所有輸出條件的強制變化包括無腫塊轉移，以提供逐步恢復在線信號水平，并避免兩個模擬輸出上的系統控制沖擊。
•三個6安培SPDT繼電器輸出和兩個模擬4-20 mA輸出是標準。繼電器控制的軟件設置包括設定點、死區、相位、延遲和故障保險。可選的3繼電器卡用于低壓信號，使總數達到6個繼電器。
•主模擬量輸出可選PID控制器。PID控制器可與配置為回路功率分析儀的儀表一起工作，也可作為交流供電儀表的兩個輸出之一。PID包括手動操作功能和診斷“卡控制器”定時器功能，用于報警輸出控制問題。
•Profibus-DP, Modbus-RTU的數字通信選項。等待更多的版本。有關規格請參閱Q46數字通信手冊。
•可選的pH傳感器功能，使主動pH測量與Q46H/64監視器。pH值讀數也可以發送到一個模擬輸出完整的pH值和臭氧監測。
•兩個模擬輸出可以配置跟蹤臭氧和溫度，臭氧和臭氧，或臭氧和ph。兩個模擬輸出可以單獨編程，以失敗的特定值。可選的第三模擬輸出，提供臭氧，pH值和溫度的單獨輸出。
•可選輸出故障告警功能允許將系統診斷故障發送到外部監控系統。
•大，高對比度，定制LCD顯示與LED背光提供了優秀的可讀性在任何光線條件下。顯示的第二行使用5x7點陣字符，以清晰地顯示信息。四個測量參數中的兩個可以同時顯示。
•診斷消息提供了任何問題的清晰描述，沒有令人困惑的錯誤代碼來查找。還包括用于診斷校準問題的消息。
•快速簡單的一點校準方法和傳感器零校準。為了提供高精確度，所有校準方法都包括穩定性監測器，在接受數據之前檢查溫度和主要參數的穩定性。
•高精度三線制Pt100溫度輸入。溫度元件可由用戶校準。
•安全鎖功能，防止未經授權篡改分析器設置。所有設置都可以在鎖定時查看，但不能更改。
